Ви­део­блок с дву­мя те­ле­ка­ме­ра­ми

Видеоблок с двумя телекамерами

Наз­на­че­ние из­де­лия

Ви­део­блок уста­нав­ли­ва­ет­ся сов­мест­но с двух­сте­пен­ным при­водом те­ле­ка­ме­ры «Со­ва» на МРК или на вы­нос­ную сис­те­му ви­део­на­блюде­ния (ВСВ) МРК для осу­ще­ствле­ния на­блюде­ния за мо­биль­ным ро­бо­том и окружающей его обстановкой с борта мобильного робота или со сто­ро­ны, а так­же для осу­ще­ствле­ния кру­го­во­го на­блюде­ния со ста­цио­нар­ной по­зи­ции в опас­ной для че­ло­ве­ка зо­не.

Описание изделия

В сос­тав ви­део­бло­ка вхо­дят две те­ле­ка­ме­ры и осве­ти­тель, на­во­ди­мые на ис­сле­дуе­мый объ­ект с по­мощью двух­сте­пен­ного при­вода те­ле­ка­ме­ры «Со­ва». Ви­део­блок осу­щест­вля­ет пре­обра­зо­ва­ние изо­бра­же­ния в ви­део­сиг­нал, ко­то­рый за­тем пе­ре­да­ет­ся че­рез пе­ре­дат­чик ви­део­сиг­на­ла МРК или ВСВ на мо­ни­тор пуль­та уп­рав­ле­ния (ПУ) пос­та дис­тан­ци­он­но­го управ­ле­ния (ПДУ) МРК или ВСВ.
В ви­део­мо­ду­ле ис­поль­зу­ют­ся ши­ро­ко­уголь­ная те­ле­ка­ме­ра с фик­си­ро­ван­ным фо­кус­ным рас­стоя­ни­ем и те­ле­ка­ме­ра с транс­фо­ка­то­ром, поз­во­ля­ю­щим при­бли­жать (уве­ли­чи­вать) изо­бра­же­ние объ­ек­тов. Управ­ле­ние транс­фо­ка­то­ром про­из­во­дит­ся с ПУ ПДУ. Фо­ку­си­ров­ка изо­бра­же­ния осу­щест­вля­ет­ся те­ле­ка­ме­ра­ми авто­ма­ти­чес­ки. При не­об­хо­ди­мос­ти, фо­ку­си­ров­ка мо­жет быть осу­щест­вле­на вруч­ную с ПУ ПДУ. В ка­чес­тве ос­ве­ти­те­ля в ви­део­бло­ке ис­поль­зу­ет­ся све­то­ди­од­ный фо­нарь.

Видеоблок с двумя телекамерами

Ви­део­блок с дву­мя те­ле­ка­ме­ра­ми со стороны узла крепления

Основные тактико-технические характеристики

Габаритные размеры 104х100х80 мм
Масса 0,44 кг
До­пус­ти­мая тем­пе­ра­тур экс­плуа­та­ции от -40 до +40˚С
Камера с трансфокатором модуля - цветная, с режимами день/ночь, экранным меню и управлением по RS-485, обладает следующими характеристиками:
Матрица 1/4" Sony Super HAD CCD
Разрешающая способность 480 ТВлин
Чувствительность, день 1 люкс
Чувствительность, ночь 0.5 люкс
Чувствительность, DSS, 128FLD 0.001 люкс
Фокусное расстояние объектива 3.3…99 мм, 58…2,22°
Zoom оптический 30х
Zoom цифровой 10х
Электронный затвор 1/50-1/10000
Выходной сигнал 1В/75 Ом, PAL
Напряжение питания 9…15 В
Потребляемый ток 380 мА
Камера модуля широкоугольная - цветная, обладает следующими характеристиками:
Матрица 1/3" Sony Exview
Разрешающая способность 480 ТВлин
Чувствительность 0,1 люкс
Отношение сигнал/шум, не менее 50 дБ
Фокусное расстояние объектива 2,9 мм
Электронный затвор 1/50-1/100000
Выходной сигнал 1В/75 Ом, PAL
Напряжение питания 9…15 В
Потребляемый ток 100 мА
По согласованию с заказчиком, модуль может поставляться с высокочувствительной (чувствительность до 0,0003 люкс) черно-белой широкоугольной телекамерой
Осветитель видеомодуля - светодиодный фонарь повышенной яркости, обладает следующими характеристиками:
Световой поток (Φv) 235 лм
Угол центрального светового пятна 12°
Угол боковой засветки 62°
Дополнительная подсветка 88°
Напряжение питания без потери яркости 4,1В – 6В
Максимальная потребляемая мощность 4 Вт

Видеоблок с двумя телекамерами

Ви­део­блок с дву­мя те­ле­ка­ме­ра­ми, уста­нов­лен­ный на двух­сте­пен­ной при­вод те­ле­ка­ме­ры «Сова»

Видеоблок с двумя телекамерами

Ви­део­блок с дву­мя те­ле­ка­ме­ра­ми, уста­нов­лен­ный на двух­сте­пен­ной при­вод те­ле­ка­ме­ры «Сова»

Видеоблок с двумя телекамерами

Ви­део­блок с дву­мя те­ле­ка­ме­ра­ми, уста­нов­лен­ный на двух­сте­пен­ной при­вод те­ле­ка­ме­ры «Сова»

Видеоблок с двумя телекамерами

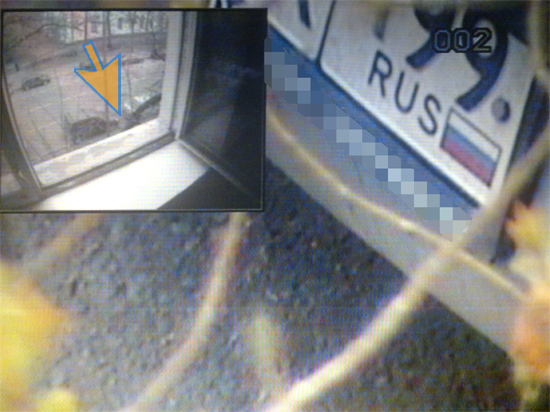

Телевизионное изображение с видеоблока на экране монитора ПУ МРК, включен режим отображения «Картинка в картинке». В основное окно выведено изображение с телекамеры с трансфокатором, во вспомогательное - изображение с широкоугольной телекамеры.
Расположение приближенного объекта на общем плане указано стрелкой.
Расстояние до объекта - 20 м

Видеоблок с двумя телекамерами

Телевизионное изображение с видеоблока на экране монитора ПУ МРК, включен режим отображения «Картинка в картинке». В основное окно выведено изображение с телекамеры с трансфокатором, во вспомогательное - изображение с широкоугольной телекамеры.
Расположение приближенного объекта на общем плане указано стрелкой.
Расстояние до объекта - 60 м

Видеоблок с двумя телекамерами

Телевизионное изображение с видеоблока на экране монитора ПУ МРК, включен режим отображения «Картинка в картинке». В основное окно выведено изображение с телекамеры с трансфокатором, во вспомогательное - изображение с широкоугольной телекамеры.
Расположение приближенного объекта на общем плане указано стрелкой.
Расстояние до объекта - 60 м

Видеоблок с двумя телекамерами

Телевизионное изображение с телекамеры с трансфокатором видеоблока на экране монитора.
Расстояние до объекта - 155 м

Видеоблок с двумя телекамерами

Телевизионное изображение с телекамеры с трансфокатором видеоблока на экране монитора.
Расстояние до объекта - 155 м

Видеоблок с двумя телекамерами

Телевизионное изображение с телекамеры с трансфокатором видеоблока на экране монитора.
Расстояние до объекта - 230 м
